MS系列
Pacific power
概述：
MS系列是固態頻率轉換器，容量從62.5kVA至大于625kVA，標準的47Hz到500 Hz（可選到1000Hz），獨特的主/從配置，允許多達10臺62.5kVA并機。
MS系列機型的電池支持系統（UMS選項），可提供不間斷電源的能力。 MS系列的設計是專為較大限度地提高性能，多功能性，從根本上消除停機時間。太平洋電源公司獨特的主/從并機輸出技術可并機10臺以上62.5kVA的MS系列，并可設定任一臺電源為主機。當其中一臺出現故障時，會自動切斷與電源系統的聯機,從而整個電源系統具有非常高的可靠性。
容量:
62.5kVA/50kW(單臺3060-MS)
電壓:
0-120/208, 三相。負載可為WYE或Delta電路，并提供其他電壓與配置選擇。
電流:
每相連續175Arms。非線性負載每相350Apk。
負載暫態響應和恢復時間:
50% 負載步階為150微秒，100%負載步階為300微秒。.
負載功率因數:
任意負載功率因數，電源均全功率輸出。
負載平衡限制:
無。每一相都進行獨立調節。
隔離:
輸入與輸出及接地結構完全隔離。
保護:
具有自動恢復功能的電子限流保護?？蛇x配輸出電路斷路器。
輸入
電壓:
208、240、380、416、480VAC，三相Delta±10%
頻率:
47-63 Hz
外觀規格
尺寸:

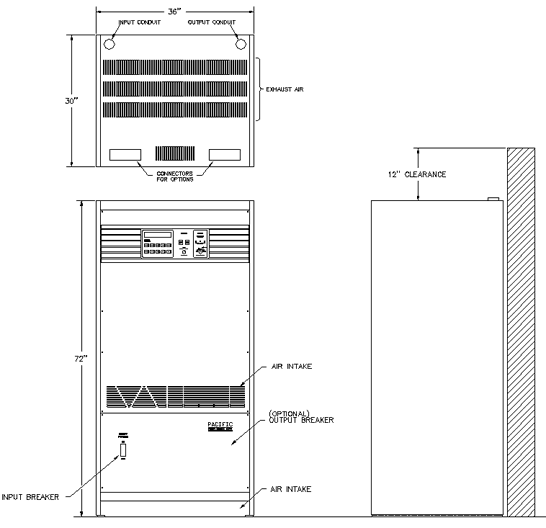

36"W x 30"D x 72"H (參考圖示).
重量:
1600 lbs., 約 1700 lbs. 運輸重量.
效率:
85至90%.
62.5kVA/50kW(單臺3060-MS)
電壓:
0-120/208, 三相。負載可為WYE或Delta電路，并提供其他電壓與配置選擇。
電流:
每相連續175Arms。非線性負載每相350Apk。
負載暫態響應和恢復時間:
50% 負載步階為150微秒，100%負載步階為300微秒。.
負載功率因數:
任意負載功率因數，電源均全功率輸出。
負載平衡限制:
無。每一相都進行獨立調節。
隔離:
輸入與輸出及接地結構完全隔離。
保護:
具有自動恢復功能的電子限流保護?？蛇x配輸出電路斷路器。
輸入
電壓:
208、240、380、416、480VAC，三相Delta±10%
頻率:
47-63 Hz
外觀規格
尺寸:
36"W x 30"D x 72"H (參考圖示).
重量:
1600 lbs., 約 1700 lbs. 運輸重量.
效率:
85至90%.
成熟的固態技術，非常好的性價比
MS系列是高性能線調節器/頻率轉換器，此系列提供了高適用性且高可靠性。交流電源功率范圍為62.5至625kVA以上。使用經由應用試驗驗證的雙重轉換技術，使得MS系統能夠在不犧牲大小尺寸與效能的前提下，提供較好的電源品質。
使用特殊的方法將輸入交流電整流成直流電，從而可以避免負載對電網的影響同時可降低輸入電流的失真至較?。蝗缓罄酶叻€(wěn)定的數字振蕩器控制的脈寬調制技術將直流電逆變成交流電，從而使得整個系統具有較佳的效能和較大的可靠性。
強大耐用的輸出
MS系列是高性能線調節器/頻率轉換器，此系列提供了高適用性且高可靠性。交流電源功率范圍為62.5至625kVA以上。使用經由應用試驗驗證的雙重轉換技術，使得MS系統能夠在不犧牲大小尺寸與效能的前提下，提供較好的電源品質。
使用特殊的方法將輸入交流電整流成直流電，從而可以避免負載對電網的影響同時可降低輸入電流的失真至較?。蝗缓罄酶叻€(wěn)定的數字振蕩器控制的脈寬調制技術將直流電逆變成交流電，從而使得整個系統具有較佳的效能和較大的可靠性。
強大耐用的輸出
- 3060-MS可傳送350安培的脈沖電流至非線性負載上，消除了對旋轉式或低品質的脈沖寬度調制電源系統常見的特大功率電源的需求。
- 低功率因數不再是問題。3060-MS將實際驅動任何負載且不會有任何損壞或風險。
- 不錯的調節作用和反應時間消除負載的交叉干擾。只需150微妙的反應時間到達50％的負載變化，消除了對其他轉換方法常見的電壓下降情形。在400Hz的頻率下，輸出電壓恢復至正常值的± 3%內只需要不到十分之一的周期時間。
非常高的系統可靠性
- 3060-MS在多臺平行系統中均使用于主控/從控裝置。經驗證后平均可以持續穩定操作五年以上(MTBF>5 years)
- MS的工作可靠性是公認的。平行系統架構使得故障的從控組件會自動地切斷與電源柵的聯機。甚至主控組件故障時，操作者可經由面板選擇任一平行單元為新的從控組件及恢復系統操作。
低成本輕松擁有
- 低維修費用使用內建的診斷程式使平均維修時間縮至較短，以降低維修費用。各地區提供完備的備用零件及快速簡單的維修服務。
- 輸入的功率因數為常數0.95延遲，并適用至任何負載。MS系列實際修正了功率因數反饋到市電的問題，避免了功率因數的罰款可能。
- 低安裝成本。MS系列適合通過標準的門框。除了冷卻風扇外并無其他噪音，且沒有400Hz運作時的噪音問題，不需要隔音設備。穩固的托盤式設計節約了旋轉式電源在安裝中所需的水泥基座及防震隔離器的安裝成本。
適用于廠房或測試的電源需求
- 功率等級可依需要而調高?？梢镭?fù)載新增或移除組件。
- 多變的頻率范圍(47至500Hz)。同時各型號均提供可由開關選擇的50、60或400Hz的標準固定頻率。
- 外部輸入產品的標準功能，可作為變頻測試電源放大使用。
- UPC-32 程控控制器(可選配)。經由RS-232或GPIB接口可以控制穩態和暫態輸出電源。且與UPC Studio圖形用戶界面相一致。
簡易且豐富的數據顯示
- 測量在各輸入輸出相位下的電壓、電流、有效功率和視在功率。
- 持續監控系統效率以達成系統效能檢驗。
- 內部診斷程序可快速找到故障零件達到極短的維修時間。
- 電源產生電路與顯示器及診斷程序分開。顯示器邏輯操作的故障并不會影響到輸出電源的品質。輸出電源不會被系統問題所干擾。
- 聲音及視覺報警器可警告操作者需要注意的情況
MS系列的產品手冊和說明書，請直接與我們聯系，或者您也可以使用我們的在線咨詢工具。
