Pacific power

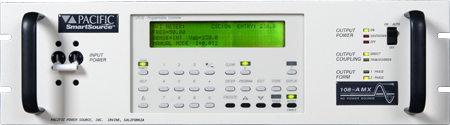

AMX系列是高性能線性 交流電源，標準型號的容量輸出范圍從500VA至12KVA，通過可選用的M5283可以較大達到30KVA。同時提供了單相和三相輸出的型號。所有的設備都進行了適當?shù)脑O(shè)計，其額定輸出值根據輸入電源，輸出電壓，功率因素和溫度進行綜合所決定。當在傳輸交流測試環境中所需要的高峰值負載電流時，這樣的產品設計使得AMX系列的性能顯得更為優越。

我們強調要達到低噪音，安裝簡易且在較小的空間中獲得較大的功率?？刂坪筒僮餍阅転闇y試工程師提供了多功能的應用和簡單的使用方法。應用范圍從簡單的手動控制頻率轉換到諧波測試和可編輯的暫態仿真。

4-6:1的高峰值電流因數以及小信號的50kHz輸出帶寬使得AMX完全有能力針對大多數類型的負載，提供高質量的電源，以及低失真輸出。

電源規格 輸出頻率
20至5,000Hz滿功率

輸入電源穩壓率:
在10%輸入范圍內為0.1%

負載穩壓率:
0.25% (20至2,000Hz)；0.50%(2,000至5,000Hz)。可使用電壓持續自我校準功能（CSC）提高到0.03%。

輸出失真率:
.1%THD(45至1,000Hz),0.25%THD(1,000至5,000Hz)。

紋波和噪音:
-72 dB

響應時間:
一般在任何單一負載變化下為5usec。

輸出帶寬:
一般小信號輸出帶寬為5Hz至50kHz。

機構規格
所有型號都以19英寸機架式設計。容量在1800VA以上的配有把手便于搬運。

安裝:
標準的19英寸機架式。所有的型號皆可選購滑軌。

高度:
面板高度請參照型號表.

深度:
含接線端子、把手和接線在內的機身，從機體的前沿到后端不超過24英寸。

散熱:
從前面或側面進風，從后面出風的強制風冷方式散熱，使用溫控調速風扇可以降低噪音，延長風扇壽命。

UPC控制器規格
UPC控制器實際上是一個單相或三相任意交流波形發生器以及精密的交流測量系統。每一相的波形可以單獨地進行選擇并且可以分別改變其相對于A相位的振幅和相位角（三相系統）。

UPC的輸出測量通過一個12位的A/D轉換器以每次測量取512個采樣點對輸出電壓或電流進行采樣。這種方法提供了較高的精度和分辨率（20位），同時將一個高質量的波形傳回給主機進行分析。

UPC配備了與IEEE488.2和SCPI相兼容的遠程GPIB接口。波特率較高可達38.4kB/S的RS-232串口是可選接口。

輸出頻率:
20.00至5,000Hz，0.01%

輸出電壓（直接耦合）:
可程控控制, 0-VMAX, 以0.1V電壓步階變化（查看表格）

相位角:
相位B和C是依據相位A為基準，可程控，0-359度，分辨率為1度，精度為0.5度。

電流限制:
電流限制可以在范圍為零至該機型的較大峰值電流Ipeak，精度為1%，分辨率為0.05%。

波形庫:
存儲了較多16個波形庫，可以在任何方式、任何輸出相位情況下進行編輯和執行。

電壓表:
范圍: 0到354VL-N，0到708VL-L
分辨率: 0.10VAC(前面板)，0.001VAC(遠程)
精度: 0.25%(讀值)，0.1%(范圍值，50-500Hz時)

電流表:
范圍: 300%的較大電流
分辨率: 0.01VAC(前面板)，0.001VAC(遠程)
精度: 0.25%(讀值)，0.1%(范圍值，50-500Hz時)

功率表:
范圍: 以電流表范圍為基準
分辨率: 1.0W或VA(前面板或遠程)，0.001W或VA(遠程)
精度: 1% ，全量程

功率因數和峰值因數:
計算并顯示到三位有效數字。
